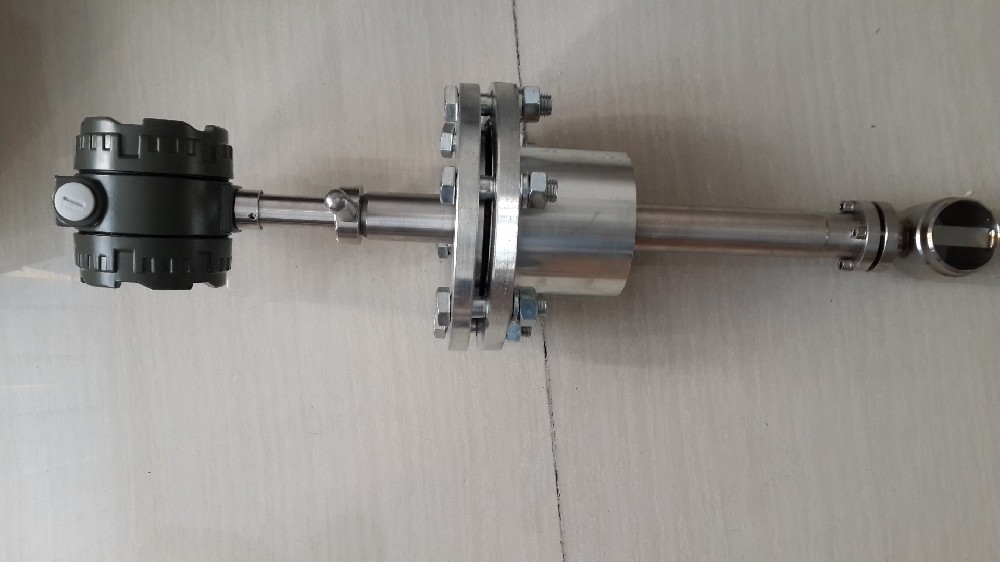

插入式渦街流量計將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，插入式渦街流量計采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
    插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。。
    XT-LUCB型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

產品特點：

可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
安全防爆，適用于惡劣環境
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗****,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;
電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜*長10米。
量程比寬達20：1
儀表整體結構設計合理，動態測量范圍寬，壓力損失小
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；

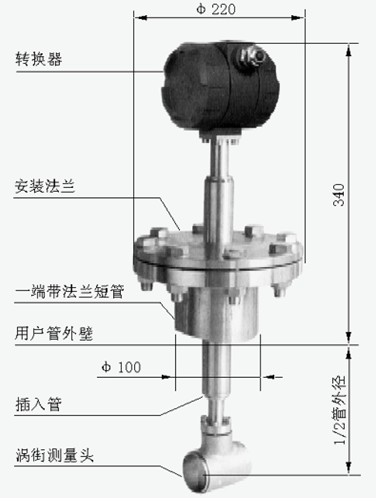

結構示意圖：

插入式渦街流量計技術參數：

插入式渦街流量計選型表：

安裝說明
1．在需要安裝流量計的管道正上方（水平管道有此要求），割開一個略小于φ00的孔，去掉毛刺；
2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管道垂直，焊接牢固；
3．放上墊片，插入流量計，用法蘭連接。若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段(D為管道內徑)。
