磁敏電子雙色液位計由于采用導體LED發光器件，具有亮度高、紅綠雙色顯示、可視距離遠、標尺刻度更清晰、顯示范圍大，產品更具系列化；尤其在環境煙塵大，含有微細鐵屑的鋼鐵企業，如果采用磁翻板液位計，由于磁吸附作用，微細鐵屑把磁翻板的紅、綠顏色覆蓋，無法觀察液位，而液位計能有效的解決。
XT-UNS液位計電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程 中，各種塔、罐鍋爐設備的液位測量與控制。選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化，可實現液位上、下限報警和控制；選 配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，可實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。
液位計結構原理
液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的**磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。
液位計產品特點：
1.汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。
2.本體選用不銹鋼制造，液位計顯示裝置與容器內介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器**安全可靠。
3.顯示量程大，使用范圍廣，適用于低溫、中溫、高壓場合。
4.可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。
磁敏電子雙色液位計技術優點
XT-UNS型液位計的零部件采用1Cr18Ni9Ti.316L.0Cr18Ni9Ti襯PTFE.PVC
.PP等材料進口電子元件，加上我公司全體科研人員的獨特設計方案，具有優質的可靠。穩定及抗腐蝕性能。
其特點十分顯著：
※ 設計簡單。緊湊。堅固可靠。壽命長。無維護工作量，能長年在戶內。外安裝使用：
※ 獨特首創的現場。遠傳一體化結構，使工業自動化管理變的更輕松方便；
※ 獨特的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；
※ 獨特的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控；
※ 測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上完全隔離的；
※ 工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa;
※ 工作溫度范圍寬，適用于從-160~+530℃；
※ **用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；
※ 各型號均可選配磁性限位開關，實現高低液位自動控制或報警；
※ 各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。
液位計技術參數:

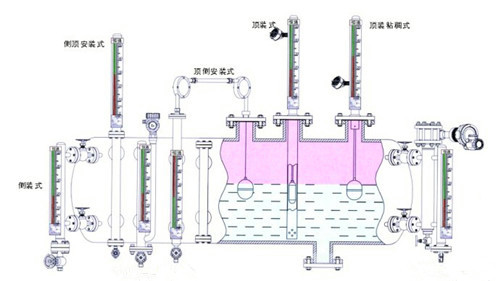

安裝方式：垂直安裝（*大偏差為≤30）
測量范圍：0-6000mm（大于6000mm可協商訂貨)
介質密度：0.4-2.0g/cm3
工作溫度：-160～530℃
跟隨速度：≤0.08m/s
浮子材質：304、PTFE/304外村PTFE、鋁、鈦
LED顯示器：低亮型、高亮型、霧狀散光型三種可選
主導管材質：304、1Cr18Ni9Ti、316L、304內襯PTFE、鈦、PP、PTFE(聚四氟乙烯)
連接法蘭：DN15～DN50(HG20592-97法蘭標準)，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊
法蘭材質：碳鋼、304、316L
電源電壓：DC24V、AC36V、AC220V
精 確 度：≥10mm
工作壓力：-0.1～42MPa
環境振動：頻率≤25Hz振幅≤0.5mm
介質粘度：≤0.4Pa.S
排污閥：不銹鋼球閥、針型閥
磁敏電子雙色液位計性能
| 1 | 電源電壓：DC12V,DC24V，AC220V |
| 2 | 測量范圍：150~6000mm（大于6000mm可協商訂貨） |
| 3 | 精確度： +10mm |
| 4 | 介質密度：0.4~2.0g/cm |
| 5 | 工作壓力：-0.1~42MPa |
| 6 | 工作溫度：-160~550℃ |
| 7 | 跟進速度：≤0.08m/s |
| 8 | 環境振動：頻率≤25HZ 振幅≤0.5mm |
| 9 | 介質粘度：≤ 0.4Pa.s |
磁敏電子雙色液位計型號：
| 磁敏電子雙色液位計 | XT-UNS口口L口口口 | |||||
| 口 | 型號 | |||||
| 1. 額定壓力≤2.5MPa 2. 額定壓力≤4.0MPa 3. 額定壓力≤6.4MPa 4. 額定壓力≤10.0MPa 5. 額定壓力＞10.0MPa | ||||||
| 口 | 輸出信號 | |||||
| A、高亮度LED現場指示 B、高亮度LED現場指示+4-20mA C、高亮度LED現場指示+4-20mA+防爆 | ||||||
| L口 | 測量范圍 | |||||
| L1 350mm L2 400mm L3 440mm L4 600mm L5 1000mm L口 特殊型號請在訂貨時備注 | ||||||
| 口 | 接液材質 | |||||
| D、請在訂貨時備注 | ||||||
| 口 | 連接方式 | |||||
| M、法蘭安裝(需提供公稱直徑） X、螺紋安裝（需提供尺寸） | ||||||
| 特殊要求請備注 | ||||||
液位計安裝與使用：
1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。
2、傳感器排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。
3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。
4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。
5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。
6、排污、上水、觀察水位顯示高低、報警是否正常，若無異常現象，即可投入使用。
訂貨須知：
1.產品型號與名稱
2.中心距長度（mm）
3.公稱通徑DN(mm）
4.公稱壓力（MPa）
5.密封形式
6.接液材質
7.介質名稱或密度
8.工作溫度范圍
9.配套附件,遠傳液位變送及液位報警開關
10.伴熱選擇：電伴熱、夾套（氣、水、真空）伴熱或隔熱
11.是否配備緊固件
